Système de surveillance de l'environnement d'entreprise de grande taille

Surveille et gère les conditions environnementales et de sécurité des salles serveurs sur IP. Envoie des alertes précoces avant que des événements critiques ne se transforment en catastrophe.

Également appelé : Système de surveillance de l'environnement à distance, armoires réseau de contrôle, alerte des salles serveurs, capteur IP de température, capteur d'humidité, sonde d'humidité des salles informatiques.

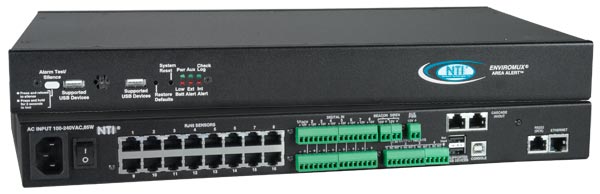

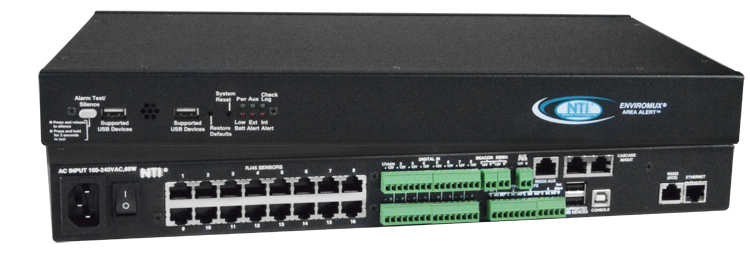

ENVIROMUX-16D - Gère les conditions environnementales et de sécurité des salles serveurs sur IP.
ENVIROMUX-16D

Caractéristiques du produit

  • 16 capteurs externes configurables, 8 entrées numériques, 4 relais de sortie.
  • Configuration d'alertes intelligentes pour différentes combinaisons d'événements.
  • Prises de vue de caméra IP programmables par l'utilisateur.
  • Linux inside
Conçu et
fabriqué aux
États-Unis

Le système de surveillance de l'environnement d'entreprise ENVIROMUX® contrôle les conditions environnementales critiques telles que la température, l'humidité, la présence d'une fuite d'eau, l'alimentation, l'intrusion et la fumée. Lorsqu'un capteur dépasse un seuil configurable, le système vous prévient par e-mail, voyants, balise d'alarme, sirène, page Web, gestion de réseau (SNMP), appels téléphoniques (via le système de reconnaissance vocale automatique) et SMS (via un modem USB 3G externe).


Le système comprend trois capteurs internes : un pour la température, un pour l'humidité et un pour l'alimentation. Il prend également en charge 16 capteurs externes configurables, huit capteurs à entrée numérique et quatre relais de sortie pour contrôler les dispositifs externes.

Le système de surveillance de l'environnement d'entreprise ENVIROMUX® contrôle les conditions environnementales critiques telles que la température, l'humidité, la présence d'une fuite d'eau, l'alimentation, l'intrusion et la fumée. Lorsqu'un capteur dépasse un seuil configurable, le système vous prévient par e-mail, voyants, balise d'alarme, sirène, page Web, gestion de réseau (SNMP), appels téléphoniques (via le système de reconnaissance vocale automatique) et SMS (via un modem USB 3G externe).


Le système comprend trois capteurs internes : un pour la température, un pour l'humidité et un pour l'alimentation. Il prend également en charge 16 capteurs externes configurables, huit capteurs à entrée numérique et quatre relais de sortie pour contrôler les dispositifs externes.

  • Surveille et gère les conditions environnementales et de sécurité des salles serveurs sur IP.
  • Capteurs pris en charge :
    • 16 capteurs externes configurables
    • 8 entrées numériques sensibles à la fermeture à contact
    • 3 capteurs internes : un pour la température, un pour l'humidité et un pour l'alimentation
  • Quatre relais de sortie pour le contrôle des dispositifs externes.
    • Activation du relais sur déclenchement d'une alarme ou à l'aide de l'interface utilisateur.
  • Prise en charge des caméras réseau IP pour une vue en temps réel de n'importe quelle installation.
    • Une vue intégrée - voir les différentes caméras Web avec leurs paramètres physiques et environnementaux.
    • Tout événement programmé peut déclencher une prise de vue d'une caméra IP.
  • Surveillance (ping) de 64 dispositifs réseau IP maximum.
    • Envoi d'alertes en cas d'absence de réponse des dispositifs.
  • Linux inside.
  • Création d'alertes multiples pour tout capteur installé.
  • Les conditions (événements) des capteurs peuvent être configurées de manière à ce que ces capteurs déclenchent des alertes et/ou soient utilisés avec d'autres événements afin d'activer des alertes intelligentes.
    • Configuration de 50 événements maximum.
    • Il est possible de configurer jusqu'à 20 alertes intelligentes afin d'utiliser différentes combinaisons d'événements et envoyer des messages d'alerte.
  • Les alertes sont publiées dans le journal des messages accessible par l'interface utilisateur Web.
  • Intégration avec différents logiciels de surveillance Open Source tels que Nagios et MRTG.
  • Ports USB pour brancher un modem USB, pour télécharger les données du journal sur une clé USB.
  • Batterie interne de secours.
    • Les alertes sont envoyées en cas de coupure de courant et lorsque le courant est rétabli.
  • Disponible avec une double alimentation électrique pour un branchement sur deux sources d'alimentation séparées.
  • Disponible avec une alimentation 48 V CC ou 24 V CC en option.
  • Le logiciel graphique intuitif en option offre une interface unifiée simple d'utilisation pour surveiller et configurer jusqu'à 3 000 unités ENVIROMUX-16D ainsi que tous les capteurs branchés.
  • En général, il s'agit d'un montage dans un rack 1 U.
    • Le système ENVIROMUX peut être monté de façon à ce que les connecteurs de capteur soient tournés vers la face avant du rack. Pour plus de détails, appelez un conseiller produits de NTI.
  • Sécurité : HTTPS, SSHv2, SSLv3, filtrage IP, LDAPv3, cryptage AES 256-bit, authentification à l'aide d'un nom d'utilisateur/mot de passe de 16 caractères, compte utilisateur aux droits d'accès limités.
  • Utilisation dans les centres de données, les sites co-lo, les installations d'hébergement web, les sites de commutation télécom, les sites POP, les armoires pour serveurs ou toute zone sans surveillance qui exige un contrôle.

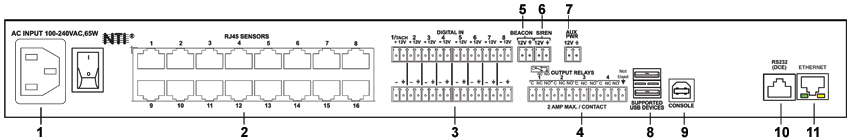

Dessin des caractéristiques du système de surveillance de l'environnement des serveurs d'entreprise
1. Port d'alimentation
  • 110 ou 230 V CA à 50 ou 60 Hz via un connecteur IEC. (Câble d'alimentation spécifique au pays compris.)
  • Consommation électrique : 35 W
  • Mise à la terre.
  • Protection par fusible.
  • Alimentation 48 V CC en option (non illustrée).
    • 36~72 V CC (48 V CC nominal) accepté.
  • Alimentation 24 V CC en option (non illustrée).
    • 20~32 V CC (24 V CC nominal) accepté.
  • Double alimentation en option (non illustrée).
    • Disponible sur les modèles CA, 48 V CC et 24 V CC.
    • En cas de panne de la première source d'alimentation, l'unité passe automatiquement et sans interruption à la seconde source d'alimentation avant de passer à la batterie de secours en option.
2. Ports de capteur RJ45
  • Seize prises modulaires RJ45 pour brancher les capteurs de température, d'humidité, de température/humidité, de détection de liquide, de détection de fumée, de bris de verre, de vibration et de mouvement NTI.
3. Entrées numériques
  • Huit paires de sucres pour brancher des dispositifs à contact sec.
  • Tension d'entrée : 0 V CC à +25 V CC.
  • Fournit +12 V CC, 50 mA.
  • Protection par fusible.
4. Sorties numériques
  • Quatre paires de sucres.
  • Contacts avec relais libre de potentiel.
  • Points de connexion normalement ouvert et normalement fermé.
  • Charge de commutation maximale : 0,5 A à 100 V CA, 1 A à 30 V CC.
5. Port pour balise
  • Une paire de sucres.
  • Fournit +12 V CC, 180 mA pour alimenter une balise d'alarme.
  • Protection par fusible
6. Port pour sirène
  • Une paire de sucres.
  • Fournit +12 V CC, 180 mA pour alimenter une sirène.
  • Protection par fusible
7. Alimentation auxiliaire
  • Une paire de sucres.
  • Fournit +12 V CC, 500 mA.
8. Ports pour dispositifs USB
  • Quatre connecteurs USB femelles de Type A pour brancher un modem USB, pour télécharger les données du journal sur une clé USB.
    • Deux ports USB sur le panneau avant et 2 sur le panneau arrière.
9. Port console USB
  • Un connecteur USB femelle de type B pour brancher un ordinateur et avoir un accès aux terminaux de série.
10. Port (DCS) RS232
  • Un port série RJ45 femelle pour un accès aux terminaux.
11. Port Ethernet
  • Un port Ethernet 10/100 Base T avec connecteur Ethernet RJ45.
Protocoles
  • HTTP/HTTPS, SNMP V1/V2c/V3, SMTP, TCP/IP, Syslog, SNTP, DHCP, SSHv2, SSLv3, LDAPv3, AES 256-bit, 3DES, Blowfish, RSA, EDH-RSA, Arcfour, IPV6, WAP 2.0
  • Compatible avec tout logiciel de gestion SNMP.
  • Fonctionnement et configuration via la page web HTTP/HTTPS, Telnet, SSH ou une interface série USB/RJ45.
  • Le serveur DHCP peut attribuer automatiquement une adresse IP à l'ENVIROMUX-16D.
  • Création d'interruptions (traps) SNMP, d'alertes e-mail, de messages syslog et SMS (par le modem USB 3G).
    • Les alertes sont publiées dans le journal des événements accessible par l'interface utilisateur Web.
    • Possibilité d'envoyer les alertes e-mail à 17 adresses.
      • Les utilisateurs peuvent configurer le calendrier de leurs alertes et personnaliser la ligne d'objet de l'e-mail pour chaque alerte de capteur.
    • Les interruptions (traps) SNMP ont des OID (Object Identifiers) uniques pour chaque capteur.
Capteur de température interne
  • Applications de 0 à 40 °C.
  • Précision à ±0,75 °C.
Capteur d'humidité interne
  • Applications de 20 % à 80 % d'humidité relative à des températures situées entre 0 et 40 °C.
  • Précision à ±5 % d'humidité relative.
Capteur d'alimentation interne
  • Mesure la tension d'alimentation : 0 à 255 V CA
  • Mesure la tension de la batterie : 0 à 20 V CC
  • Mesure la tension sur les modèles 24 V CC : 20 à 32 V CC
  • Mesure la tension sur les modèles 48 V CC : 36 à 72 V CC
  • Les alertes sont envoyées en cas de coupure de courant et lorsque le courant est rétabli.
Batterie de secours
Dimensions
  • lxpxh :

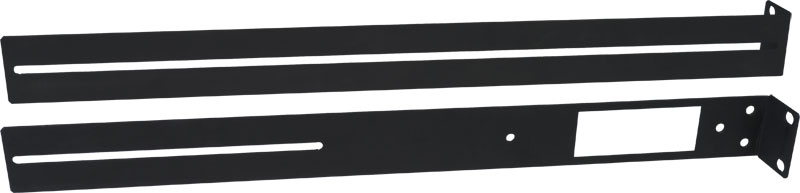

    • Kit de montage sur rack non fourni : 411x254x44mm
    • Kit de montage sur rack fourni : 483x254x44mm
Environnement
  • Température de fonctionnement : 0 à 40 °C.
  • Température de stockage : -30 à 60 °C.
  • Humidité relative en fonctionnement/de stockage : 17 à 90 % d'humidité relative sans condensation.
Homologations réglementaires
  • CE, RoHS
Garantie
  • Deux ans
Interface Web (voir démo produit)
  • Configuration possible sur Internet/LAN via page Web.
  • Prise en charge d'Internet Explorer 6.0 et supérieur, Firefox 1.5 et supérieur, Netscape 9, Google Chrome, Safari 1.3 et supérieur pour MAC et Safari 3.0 et supérieur pour PC.
  • Configuration des seuils de capteur, des méthodes d'alarme, des formats d'alertes et du journal des données système.
  • Affichage/édition des valeurs, seuils et états d'alerte actuels des capteurs.
    • Tous les capteurs branchés sur l'ENVIROMUX-16D peuvent être affichés sur une page récapitulative.
    • Les paramètres configurables par l'utilisateur permettent aux capteurs de revenir à l'état normal lorsque la condition d'alerte disparaît sans acquitter/rejeter manuellement l'alerte.
  • Affichage/éditions des entrées stockées dans les journaux systèmes.
    • Le journal des événements enregistre les événements du système tels que les alertes, les connexions/déconnexions des utilisateurs, les échecs d'e-mail, etc.
    • Le journal des données enregistre les extraits de relevés des capteurs. La durée de l'extrait est spécifiée par l'utilisateur.
    • Le journal des événements et le journal des données peuvent stocker jusqu'à 1 000 entrées.
    • Il est possible de télécharger le journal comme fichier texte délimité par des tabulations.
  • Configuration des informations IP (adresse, masque de sous-réseau, passerelle par défaut, DNS, etc.), des paramètres administratifs de l'utilisateur et des paramètres d'enregistrement des données.
  • Jusqu'à 16 utilisateurs peuvent accéder à la page web à la fois.
  • Les permissions, le calendrier et les méthodes d'alertes sont configurables pour chaque utilisateur.
  • Configuration de 50 conditions de capteur (événements) maximum.
  • Il est possible de configurer jusqu'à 20 alertes intelligentes afin d'utiliser différentes combinaisons d'événements et envoyer des messages d'alerte.
Interface du panneau avant
  • Les voyants indiquent ce qui suit :
    • « ALERTE INT » – le capteur interne dépasse un seuil configurable.
    • « ALERTE EXT » – le capteur externe dépasse un seuil configurable.
    • « BAT FAIBLE » – la batterie de secours est faible.
    • « VÉRIF JOURN » – le message est publié sur le journal.
    • « AUX » – indique qu'un appareil auxiliaire est sous tension.
    • « ALIM » – indique que le système est sous tension.
  • Bouton Test/Arrêt alarme pour tester ou arrêter l'alarme branchée sur les terminaux de la sirène.
  • Bouton Restaurer les paramètres par défaut pour rétablir manuellement les paramètres usine de l'ENVIROMUX-16D.
  • Bouton Réinitialisation système pour redémarrer manuellement le firmware de l'ENVIROMUX-16D.
Interface série USB / Telnet / SSH
  • Configuration, contrôle et surveillance sur le système menu à base de texte accessible via un port console USB, un port série RJ45, Telnet et SSH.
    • Vitesse de transmission série : 9 600 à 115 200 bits/sec.
    • Format de données : 1 bit de départ, 8 bits de données, pas de parité, 1 bit d'arrêt.
  • L'accès est contrôlé par un nom d'utilisateur et un mot de passe.
    • Le système stocke des informations de connexion cryptées.
  • Deux niveaux d'utilisateur : utilisateur et administrateur.
Fonctionnement du réseau
  • Prise en charge SNMP afin de permettre l'intégration dans les plateformes de gestion de réseau.
  • Mise à jour du firmware du système.
Intégration de la surveillance Open Source
Logiciel de gestion en option
Page récapitulative sur mobiles
  • Affichage de la page récapitulative sur les appareils mobiles : smartphones, tablettes, etc.
  • La page récapitulative énumère tous les états d'alerte et les valeurs actuels des capteurs branchés.
Capteurs et accessoires - Vendus séparément

Dessins de l'application

  • Système de surveillance de l'environnement des serveurs d'entreprise
    Configuration et illustration des câbles du système de surveillance de l'environnement d'entreprise
    Comment surveiller et gérer les conditions environnementales et de sécurité des salles serveurs sur IP. Envoie des alertes précoces avant que des événements critiques ne se transforment en catastrophe.

Système de surveillance de l'environnement d'entreprise de grande taille

N° de pièce NTI Alimentation Longueur du cordon d'alimentation Devis
ENVIROMUX-16D CA
ENVIROMUX-16DDP Double CA
ENVIROMUX-16D-24V 24 V CC ND
ENVIROMUX-16D-24VDP Double 24 V CC ND
ENVIROMUX-16D-48V 48 V CC ND
ENVIROMUX-16D-48VDP Double 48 V CC ND

Capteurs environnementaux

N° de pièce NTI Description Devis
ENVIROMUX-STS Capteur de température
ENVIROMUX-SHS Capteur d'humidité
ENVIROMUX-STHS Capteur de température et d'humidité combiné
ENVIROMUX-STHS-99 Capteur de température et larges amplitudes d'humidité combiné (jusqu'à 99 % d'humidité relative)
ENVIROMUX-RTDT-140 Transmetteur-capteur de température à résistance de platine 100 Ohm, - 28 °C à 60 °C
ENVIROMUX-RTDT-240 Transmetteur-capteur de température à résistance de platine 100 Ohm, - 1 °C à 115 °C
ENVIROMUX-RTDT-1562 Transmetteur-capteur de température à résistance haute précision, - 200 °C à 850 °C
ENVIROMUX-RTDS-MP240 Mini capteur de température à résistance 100 Ohm, -55 °C à 115 °C
ENVIROMUX-RTDS-D240 Capteur de température à résistance 100 Ohm pour conduit, -55 °C à 115 °C
ENVIROMUX-RTDS-E140 Capteur de température à résistance 100 Ohm encapsulé, 2 °C à 60 °C
ENVIROMUX-RTDS-ER230 Capteur de température à résistance 100 Ohm encapsulé et renforcé, -34 °C à 110 °C
ENVIROMUX-STHS-WLM Capteur de température et d'humidité pour montage sur mur
ENVIROMUX-STSP-1 Capteur de température de tuyauterie avec 30,48 cm de câble CAT5E
ENVIROMUX-STSP-10 Capteur de température de tuyauterie avec 304,80 cm de câble CAT5E
ENVIROMUX-STSP-100 Capteur de température de tuyauterie avec 3 048,00 cm de câble CAT5E
ENVIROMUX-STSP-200 Capteur de température de tuyauterie avec 6 096,00 cm de câble CAT5E
ENVIROMUX-STSP-400 Capteur de température de tuyauterie avec 12 192,00 cm de câble CAT5E
ENVIROMUX-STSP-600 Capteur de température de tuyauterie avec 18 288,00 cm de câble CAT5E
ENVIROMUX-STSP-800 Capteur de température de tuyauterie avec 24 384,00 cm de câble CAT5E
ENVIROMUX-STSP-1000 Capteur de température de tuyauterie avec 30 480,00 cm de câble CAT5E
ENVIROMUX-STS-O Capteur de température extérieure
ENVIROMUX-WSS Capteur de vitesse du vent/Anémomètre
ENVIROMUX-BPT Transmetteur de pression barométrique
ENVIROMUX-SDS-120V Détecteur de fumée - 120 V
ENVIROMUX-RLY-SDS120V Module relais pour alarme fumée compatible avec ENVIROMUX-SDS-120V
ENVIROMUX-SDS Détecteur de fumée - Homologué UL
ENVIROMUX-SDS-CE Détecteur de fumée - Homologué CE
ENVIROMUX-AV Capteur de vitesse d'air - ENVIROMUX-S5VDC nécessaire
ENVIROMUX-S5VDC Convertisseur de capteur 5 V CC, 12 V CC, 25 mA - Branche deux capteurs CC linéaires sur l'ENVIROMUX-16D
ENVIROMUX-S5VDC-5V Convertisseur de capteur 5 V CC, 5 V CC, 15 mA - Branche deux capteurs CC linéaires sur l'ENVIROMUX-16D
ENVIROMUX-CMD Détecteur de monoxyde de carbone - CO
ENVIROMUX-CO2 Détecteur de dioxyde de carbone - CO2
ENVIROMUX-GD-MBP Détecteur de gaz - Méthane, butane, propane
ENVIROMUX-ULT Transmetteur de niveau à ultrasons pour les petits réservoirs de 125 cm maximum.
ENVIROMUX-LD-SPDT Détection de liquide, détecteur ponctuel
ENVIROMUX-SLDO-14 Détecteur de liquide ponctuel compact, Détecteur de point de fuite
ENVIROMUX-SLDO-A Détecteur de liquide ponctuel avec alarme visuelle et sonore intégrée
ENVIROMUX-TLD-10 Détection de liquide - Type bande - 3,048 m
ENVIROMUX-TLD-25 Détection de liquide - Type bande - 7,62 m
ENVIROMUX-TLD-50 Détection de liquide - Type bande - 15,24 m
ENVIROMUX-TLD-100 Détection de liquide - Type bande - 30,48 m
ENVIROMUX-LDSx-y
Système de détection de liquide - Type câble

Sélectionnez la longueur du câble de détection d'eau à commander (x) :
(Prix : 9 $ pour 0,3048 m) :
  • 9,00 $ pour 0,3048 m
  • Sans frais supplémentaires

Capteurs de mouvement, d'intrusion et de vibration

N° de pièce NTI Description Devis
ENVIROMUX-M-DCS Capteur contact de porte
ENVIROMUX-VSS Capteur de vibrations
ENVIROMUX-RKS Plaque clé
ENVIROMUX-LIS Capteur d'intensité lumineuse
ENVIROMUX-EBS Bouton d'urgence / panique
ENVIROMUX-GBS Détecteur de bris de verre
ENVIROMUX-IMD Capteur de mouvement infrarouge
ENVIROMUX-IMD-O Capteur de mouvement infrarouge extérieur
ENVIROMUX-ACK Clavier numérique
ENVIROMUX-IMD-CM Capteur de mouvement infrarouge pour plafond
ENVIROMUX-EDR-SF Déverrouillage de porte avec gâche électrique (fail safe ou à courant de repos)
ENVIROMUX-EDR-SCR Déverrouillage de porte avec gâche électrique (fail secure ou à courant de fonctionnement)

Accessoires d'alerte/communications

N° de pièce NTI Description Devis
ENVIROMUX-BCN-R Balise d'alarme - Petite : 70 x 43 mm
ENVIROMUX-BCN-RL Balise d'alarme - Grande : 100 x 88 mm
ENVIROMUX-AVDS Système de reconnaissance vocale automatique, quatre canaux d'entrée
ENVIROMUX-AVDS-LC1P Système de reconnaissance vocale automatique, trois canal d'entrée
ENVIROMUX-IPCAM Caméra de surveillance IP
ENVIROMUX-IPCAM-WN Caméra de surveillance IP, sans fil, jour/nuit
ENVIROMUX-3GU-5 Modem USB 3G
ENVIROMUX-SRN-M Sirène piezo, 108 dB
ENVIROMUX-SRN-MTR-220V Sirène à moteur, 150 dB
ENVIROMUX-SRN-BLL Alarme incendie, 90 dB

Capteurs et relais d'alimentation

N° de pièce NTI Description Longueur du cordon d'alimentation Devis
ENVIROMUX-ACVD-515 Détecteur de tension CA avec prise NEMA 5-15 ND
ENVIROMUX-ACVD-C14 Détecteur de tension CA avec prise IEC C14 ND
ENVIROMUX-S60VDC Convertisseur de détecteur de tension CC ND
ENVIROMUX-ACLM-P12 Contrôleur d'alimentation CA avec relais 12 A, 110 Volts ND
ENVIROMUX-ACLM-P8 Contrôleur d'alimentation CA avec relais 8 A, 220 Volts ND
ENVIROMUX-ACLM-V Contrôleur de tension double CA
ENVIROMUX-PT1M-208-0800 Transducteur de puissance triphasée pour charges équilibrées, 1 TC moyen, 208 V CA, 800 A - ENVIROMUX-S420MA nécessaire ND
ENVIROMUX-PT3M-208-0800 Transducteur de puissance triphasée pour charges non équilibrées, 3 TC moyens, 208 V CA, 800 A - ENVIROMUX-S420MA nécessaire ND
ENVIROMUX-PT3L-208-1600 Transducteur de puissance triphasée pour charges non équilibrées, 3 grands TC, 208 V CA, 1600 A - ENVIROMUX-S420MA nécessaire ND
ENVIROMUX-PT3S-480-0100 Transducteur de puissance triphasée pour charges non équilibrées, 3 petits TC, 480 V CA, 100 A - ENVIROMUX-S420MA nécessaire ND
ENVIROMUX-PT3S-480-0300 Transducteur de puissance triphasée pour charges non équilibrées, 3 petits TC, 480 V CA, 300 A - ENVIROMUX-S420MA nécessaire ND
ENVIROMUX-PT3-600 Transducteur de tension CA triphasée - Deux ENVIROMUX-S420MA sont nécessaires ND

Accessoires de capteurs

N° de pièce NTI Description Devis
ENVIROMUX-2W-3 Câble de capteur à 2 fils, 91,44 cm
ENVIROMUX-2W-6 Câble de capteur à 2 fils, 1,83 m
ENVIROMUX-2W-10 Câble de capteur à 2 fils, 3,048 m
ENVIROMUX-2W-25 Câble de capteur à 2 fils, 7,62 m
ENVIROMUX-2W-50 Câble de capteur à 2 fils, 15,24 m
ENVIROMUX-2W-100 Câble de capteur à 2 fils, 30,48 m
ENVIROMUX-2W-300 Câble de capteur à 2 fils, 91,44 m
ENVIROMUX-2W-500 Câble de capteur à 2 fils, 152,4 m
ENVIROMUX-CLP10-LD Clips adhésifs pour capteur de liquide et de produits chimiques de type câble, pack de 10

Le convertisseur de capteur 4-20 mA contrôle les capteurs analogiques 4-20 mA

N° de pièce NTI Devis
ENVIROMUX-S420MA-24V
