Extendeur KVM via CAT5

Déporte le contrôle jusqu'à 183 mètres du PC ou du commutateur de NTI sans perte de signal

Également connu en tant que : Extendeur KVM, déport KVM via cat5, déport clavier/moniteur/souris, KVM distant via cat 5.
Modèles
disponibles :
· extendeurs de 91 mètres
· 183 extendeurs de 91 mètres

Informations supplémentaires sur le produit

Visualiser la remarque d'application Remarque d'application : Reconfiguration rapide entre les centres de traitement des données sécurisés / non sécurisés (ST-C5KVM-600)
Visualiser la fiche technique Fiche technique (PDF)
Visualiser les schémas de DAO Schémas de DAO :
ST-C5KVM-600
ST-C5KVM-300
ST-C5KVMA-600
ST-C5KVMA-300
ST-C5KVMRS-600
Déporte le contrôle jusqu'à 183 mètres du PC ou du commutateur de NTI sans perte de signal

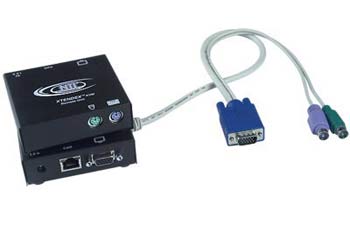

XTENDEX® ST-C5KVM-600 (unités locale et distante)		 Options disponibles :
· Audio
· RS232

Extendeur KVM conforme RoHS via CAT5

Conçu et
fabriqué aux
États-Unis

Fonctionnalités et applications

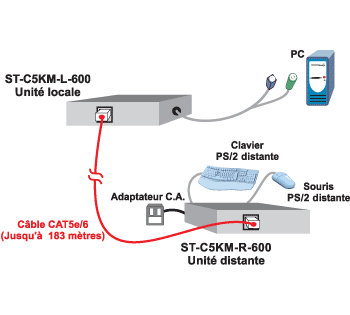

L'extendeur KVM fournit un accès KVM local et distant (clavier PS/2, souris PS/2 et moniteur VGA) à un PC ou commutateur KVM de NTI jusqu'à 91/183 mètres au moyen de câbles CAT5/5e/6 UTP.
  • Qualité VGA la plus claire et la plus nette sur CAT5 de tout fabricant.
  • Supports deux utilisateurs : un local et un distant.
  • L'unité locale fournit l'accès au KVM local.
  • Permet l'accès local et distant aux serveurs de réseau.
  • Protection de surtension intégrée.
  • Disponible en option avec audio stéréo ou contrôle RS232 (ST-C5KVM-600 seulement).
  • Émulation « Keep-alive » de clavier/souris pour fonctionnement sans problème.
  • Utiliser le câblage interne CAT5 pour localiser un clavier, un moniteur et une souris à distance.

Caractéristiques

Unité locale

Connexion de l’hôte

  • Prend en charge un commutateur de PC, SUN Fire™ V20z ou NTI.
  • Connecteurs mâle 15 broches HD/mâle 6 broches miniDIN pour commutateur KVM de PC ou de NTI.
  • Support RS232 en option - connecteur D femelle 9 broches (ST-C5KVM-600 seulement).
  • Support d'audio stéréo en option – prise stéréo de 3,5 mm.

Accès de local

  • Résolution vidéo 1920x1440 claire et nette.
  • Connecteur femelle 15 broches HD.
  • Connecteurs femelle 6 broches miniDIN.
  • Compatible avec la disposition de clavier japonais.
  • Prend en charge les souris PS/2 y compris la souris ScrollPoint d’IBM.
  • NTI recommande d'employer des claviers et des souris identiques aux unités locales et distantes.
  • Support RS232 en option - connecteur D mâle 9 broches (ST-C5KVM-600 seulement).
  • Support d'audio stéréo en option – jack stéréo de 3,5 mm.

Environnemental

  • Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F).
  • Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F).
  • Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.

Énergie

  • 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a.
  • Consommation d’énergie : 10W

MTBF

  • ST-C5KVM-L-600 : 82 597 heures, ST-C5KVMA-L-600 : 82 073 heures, ST-C5KVMRS-L-600 : 80 292 heures, ST-C5KVM-L-300 : 88 969 heures, ST-C5KVMA-L-300: 88 128 heures

Dimensions

  • Dimension LA x P x H (mm) : 88x78x30
  • Poids : 0,54 kg

Autorisations réglementaires

  • CE
  • RoHS

Garantie

  • Deux ans

Unité distante

  • Prend en charge les résolutions jusqu’à 1920x1440 ; se reporter au tableau ci-dessous pour les résolutions à différentes longueurs.
  • Connecteur femelle 15 broches HD.
  • Connecteurs femelle 6 broches miniDIN.
  • Compatible avec la disposition de clavier japonais.
  • Prend en charge les souris PS/2 y compris la souris ScrollPoint d’IBM.
  • Connexion facultative d'audio stéréo de 3,5 mm.
  • Connecteur D mâle 9 broches en option pour RS232 (ST-C5KVM-600 seulement).

Réglage de la qualité vidéo

  • ST-C5KVM-600 : règle automatiquement la qualité de la vidéo pour compenser les longueurs variables du câble CAT5.
  • ST-C5KVM-300: Le réglage de la qualité vidéo pour différentes longueurs de câble CAT5/5e/6 s’effectue manuellement.

Énergie

  • 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a.
  • Consommation d’énergie : 10W

MTBF

  • ST-C5KVM-R-600 : 80 375 heures, ST-C5KVMA-R-600 : 79 710 heures, ST-C5KVMRS-R-600 : 79 237 heures, ST-C5KVM-R-300 : 86 881 heures, ST-C5KVMA-R-300: 85 768 heures

Environnemental

  • Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F).
  • Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F).
  • Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.

Dimensions

  • Dimension LA x P x H (mm) : 88x78x30
  • Poids : 0,54 kg

Autorisations réglementaires

  • CE
  • RoHS

Garantie

  • Deux ans

Options

Audio stéréo

  • Disponible sur ST-C5KVM-600 et ST-C5KVM-300.
  • L'audio stéréo peut être entendue localement et à distance.
  • Réponse en fréquence : 20 Hz à 20 kHz, +/- 1 dB.
  • Rapport signal/bruit (SNR) : 76 dBA.
  • Total de la déformation harmonique et du bruit (THD+N) : 0,017%.
  • Diaphonie stéréo : -70 dB.
  • Impédance d'entrée : 10 K Ohm.
  • Sortie de niveau ligne ; Prend en charge les haut-parleurs de multimédia.
  • Niveaux maximaux d’E/S : 3,1 Vp-p (niveau ligne).
Extendeur KVM avec option audio
ST-C5KVMA-600

Contrôle RS232

  • Disponible sur ST-C5KVM-600.
  • Prend en charge TXD, RXD, DTR, DSR, CTS et RTS.
  • Vitesse en bauds jusqu'à 56,000.
  • Support pour moniteur à écran tactile.
Extendeur KVM avec option RS232
ST-C5KVMRS-600
XTENDEX
ST-C5KVM-600
Distances et résolutions pour
les câbles CAT5/CAT5e et CAT6
Câble Distance
(mètres)		 Résolution
CAT5/
CAT5e
(UTP)		 183 1024x768 à 60 Hz
122 1280x1024 à 60 Hz
91 1600x1200 à 60 Hz
30 1920x1440 à 60 Hz
CAT5/
CAT5e
(STP),
CAT6
(UTP)		 91 1024x768 à 60 Hz
61 1280x1024 à 60 Hz
30 1920x1440 à 60 Hz
ST-C5KVM-300
Distances et résolutions pour
les câbles CAT5/CAT5e et CAT6
Câble Distance
(mètres)		 Résolution
CAT5/
CAT5e
(UTP)		 91 1280x1024 à 60 Hz
45 1600x1200 à 60 Hz
30 1920x1440 à 60 Hz
CAT5/
CAT5e
(STP),
CAT6
(UTP)		 91 1024x768 à 60 Hz
45 1280x1024 à 60 Hz
30 1600x1200 à 60 Hz
  Remarque : Le câble CAT6 a un biais plus élevé que le câble CAT5/5e, ce qui provoque un brouillage des couleurs.
smear. Puisque ces extendeurs n'ont pas de compensation de biais interne, ils
travaillent à des distances plus courtes avec le câble CAT6.

Extendeurs KVM
Supporté
Fonctionnalités		 Nº de pièce NTI Maximal
Prolongation (m)		 Télécharger un
Manuel PDF
KVM ST-C5KVM-600 183 Manuel PDF
KVM + audio ST-C5KVMA-600 183
KVM + RS232 ST-C5KVMRS-600 183
KVM ST-C5KVM-300 91 Manuel PDF
KVM + audio ST-C5KVMA-300 91
