Commutateur console série SSH
avec surveillance de l'environnement

Contrôle sécurisé jusqu'à 32 périphériques RS232 via Internet

Également connu en tant que : Commutateur console de gestion de réseau à distance, console serveur,
commutateur de port console, port série. Boîte de commutation avec shell sécurisé, commutateur console SSH.
Commutateur console série SSH conforme RoHS

Conçu et
fabriqué aux
États-Unis


Compatible IPV6
Intérieur Linux		 >SERIMUX-S-x
zoom Cliquez ici pour faire un zoom sur l'image

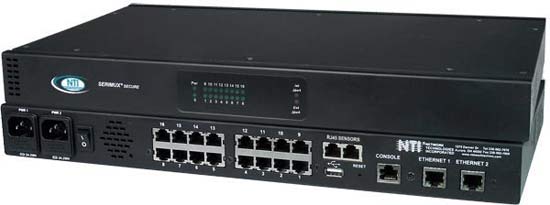

SERIMUX-S-16DP (avant et arrière)

Fonctionnalités et applications

Le commutateur console série SERIMUX® sécurisé SSH offre une gestion sécurisée jusqu’à 32 périphériques série via Internet, réseau TCP/IP ou connexions modem par ligne commutée. Il permet d'allier la sécurité avancée du shell sécurisé v2 à un accès illimité à la gestion à distance de réseau.
  • Fonctionne sur un noyau Linux incorporé.
  • Connecte jusqu'à 32 périphériques ayant des différents débits en bauds, parité, et longueur de caractères. Chaque commutateur est également doté d’un connecteur RJ45 pour une borne locale.
  • Élimine la nécessité de connecter chaque périphérique à un terminal ASCII ou à un PC.
  • Fournit un accès hors bande aux périphériques du réseau (serveurs, routeurs, commutateurs de réseau, et tout autre périphérique de réseau permettant à la console de fonctionner via RS232).
  • Connecte aux ports série console à l'aide des câbles CAT5/5e/6 standard et des adaptateurs standard de câble.
    • La longueur de câble maximale est de 304,8 m.
  • Double Ethernet et double alimentation disponible en option fournissent la connectivité et l’alimentation redondantes.
  • Le port USB fournit un stockage étendu des enregistrements, la configuration export ainsi que d’autres fonctionnalités.
  • L'option de double alimentation crée un système d'alimentation redondant protégeant le commutateur console contre tout problème de panne de courant.
  • Construction en acier robuste et de haute qualité, avec revêtement en poudre de finition durable.
  • Accède aux serveurs sans interruption de service aux utilisateurs ; maintient un temps utilisable optimal.
  • Surveille les conditions environnementales.
    • Supports deux capteurs, incluant : température, humidité et détection d'eau.
    • Quand un capteur sort des limites d'un seuil configurable, le système vous en informe via courriel, LED, page Web et gestion de réseau (SNMP).
  • Cycle l’alimentation sans arrêter l’ordinateur hôte de SUN.
    • Aucun signal de « coupure » intempestif n'est produit pour causer une réamorçage involontaire des ordinateurs SUN.
  • Les fonctionnalités puissantes de gestion de diagnostics et d'événements (capture de données, notifications et scriptage) aident à rapidement localiser la source des défaillances d'équipement et réduisent au minimum les temps de panne.
  • Fonctionnalités de sécurité améliorées pour protéger le système shell sécurisé (SSH v2), authentification individuelle de port, HTTPS.
  • La commutation est simplifiée avec les noms de périphériques programmables et la sélection de périphériques par menu.
    • Tous les paramètres de configuration sont stockés en mémoire non-volatile.
    • Les paramètres de configuration peuvent être importés d’un lecteur USB Flash.
  • Mise à niveau par microprogramme « sur site » via le port de console, Ethernet ou un lecteur USB Flash connecté.
  • Le boîtier 1RU est standard. Un kit de montage en baie est inclus.

Caractéristiques techniques

Compatibilité
  • Supporte la plupart des périphériques dotés d’un port série RS232
  • Supporte les terminaux VT
Interface série
  • Connecteurs de port série 4/8/16/24/32 RJ45 EIA-232
  • Un connecteur de port console RJ45 EIA-232
  • Chaque port série individuel est entièrement configurable-
    • Tous les débits en bauds sont conformes aux standards de l'industrie et varient de 50 kbps à 115,2 kbps
    • RTS/CTS, Xon/Xoff ou les deux protocoles de transfert
    • Largeurs de caractères variables - 5, 6, 7 ou 8 bits
    • Bits d’arrêt - 1 ou 2, ainsi que parité- impaire, paire et aucune
  • Contrôle de flux :
    • Matériel RTS/CTS
    • Logiciel XON/XOFF
  • Signaux : RS232 CTS, DSR, RXD, GND, DCD, TXD, DTR, RTS
  • Contrôle de modem : DTR/DSR et RTS/CTS
  • Taux de transfert des données : jusqu'à 115,2 K bauds entre deux ports
    • Deux ports peuvent être à différents débits en bauds
Interface de réseau
  • Deux ports Ethernet 10/100 Base-T avec connecteur Ethernet RJ45.
  • Supporte à la fois les adresses IP statiques et dynamiques
Énergie
  • Tension d’entrée : 100 V à 240 V c.a., 50 Hz à 60 Hz
  • Alimentation 48 V c.c. disponible en option
  • Double alimentation c.a. ou c.c. disponibles en option sur tous les modèles
Adaptateurs
  • Quatre adaptateurs de câble sont inclus avec le SERIMUX
    • Adaptateur de console DB-25F à RJ45
    • Adaptateur de console DB-9F à RJ45
    • Adaptateur de console DB-25M à RJ45
    • Adaptateur de modem DB-25M à RJ45
  • Adaptateurs supplémentaires disponibles
  • Schémas de disposition des broches
Ports RJ45 du capteur
  • Deux jacks RJ45 modulaires pour connecter les capteurs de détection de température, humidité, température/humidité, et liquides de NTI.
  • Capteurs disponibles
Protocoles
  • SSH V2, Telnet
  • IPV4, IPV6
  • TCP/IP, TFTP, DHCP, ICMP, UDP, ARP
  • HTTP, HTTPS, SMTP, SNMP V1/V2c, Syslog, SNTP
  • IPMI v2, RMCP
  • Les alertes sont envoyées par courriel et/ou pièges SNMP quand un état environnemental surveillé dépasse une plage spécifiée par l'utilisateur.
    • Les alertes sont enregistrées dans le journal de messages, qui est accessible par l'interface utilisateur du Web. Le journal peut être téléchargé en tant que fichier texte délimité par tabulation.
    • Envoie les notifications des alertes à un maximum de 17 adresses courriel et/ou adresses SNMP. Les utilisateurs peuvent configurer le programme définissant à quel moment ils sont alertés
Capteur de température interne
  • Applications de 0 °C à 40 °C (32 °F à 104 °F).
  • Précis à ±0,75 °C (±1,35 °F) près.
Mémoire
  • Mémoire Flash de 32 Mo
  • Connecteur USB 2.0 Type A femelle pour périphériques de stockage
Enregistrement et mise en mémoire tampon
  • Journal système, journal des événements d'activités des utilisateurs et mise en mémoire tampon des données en ligne
  • Enregistrement des données avec date et heure, localement
  • Supporte les alertes via courriel SMTP
Dimensions :
  • Commutateurs 4, 8 et 16 ports La x P x H (pouces) :
    • 16,2 x 9 x 1,75 (fourni sans kit d'oreilles de montage en baie)
    • 19 x 9 x 1,75 (fourni avec kit d'oreilles de montage en baie)
  • Commutateurs 24 et 32 ports La x P x H (pouces) :
    • 17 x 10,1 x 1,75 (fourni sans kit d'oreilles de montage)
    • 19 x 10,1 x 1,75 (fourni avec kit d'oreilles de montage)
Autorisations réglementaires
  • CE, RoHS
Environnemental
  • Température de fonctionnement : 0 °C à 40 °C (32 °F à 104 °F)
  • Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F)
  • Humidité relative d’exploitation et de stockage : 17 à 90% HR sans condensation
Garantie
  • Deux ans

Méthodes de contrôle

Sécurité

  • Interface Web HTTP/HTTPS, Telnet/SSH, console système
  • Supporte jusqu'à 32 utilisateurs
  • Deux leviers d'utilisateur : Utilisateur et administrateur
Indicateurs LED
  • Affichage complet de l'état via indicateurs LED :
    • CPU — Alimentation
    • Console — périphérique connecté
    • Ethernet — connexion/vitesse/activité
    • Chaque port série — périphérique connecté
    • « INT ALERT » — le capteur interne sort des limites d'un seuil configurable.
    • « EXT ALERT » — le capteur externe sort des limites d'un seuil configurable.
  • Authentification de la BD locale
  • Communications sécurisées TLS/SSL
  • SSH v1, SSH v2, SSL
  • AES, 3DES/DES, Blowfish, Twofish, RSA, EDH-RSA, Chiffrages Arcfour

Téléchargements

  • Le commutateur console SSH fournit un accès sécurisé aux périphériques connectés à l’aide d’un client SSH au lieu de Telnet.
  • Télécharger un programme client SSH.
  • Pour télécharger le fichier SSH, cliquez sur le fichier putty.exe téléchargé pour votre SE

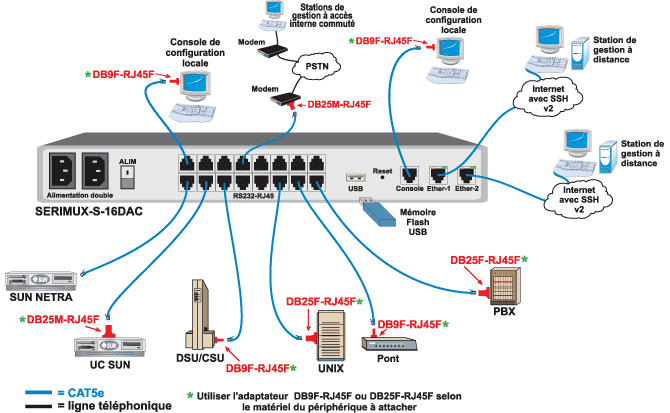

Schéma d'application du commutateur console Serimux sécurisé SSH
Commutateurs console série SERIMUX® SÉCURISÉS SSH
Nº de pièce NTI Nombre de ports Source de Courant
SERIMUX-S-4 4 AC
SERIMUX-S-4DP 4 dual AC
SERIMUX-S-4-48V 4 48VDC
SERIMUX-S-4-48VDP 4 dual 48VDC
SERIMUX-S-8 8 AC
SERIMUX-S-8DP 8 dual AC
SERIMUX-S-8-48V 8 48VDC
SERIMUX-S-8-48VDP 8 dual 48VDC
SERIMUX-S-16 16 AC
SERIMUX-S-16DP 16 dual AC
SERIMUX-S-16-48V 16 48VDC
SERIMUX-S-16-48VDP 16 dual 48VDC
SERIMUX-S-24 24 AC
SERIMUX-S-24DP 24 dual AC
SERIMUX-S-24-48V 24 48VDC
SERIMUX-S-24-48VDP 24 dual 48VDC
SERIMUX-S-32 32 AC
SERIMUX-S-32DP 32 dual AC
SERIMUX-S-32-48V 32 48VDC
SERIMUX-S-32-48VDP 32 dual 48VDC
DB8F-RJ45F
DB9F-RJ45F		 DB25M-RJ45F-C
DB25M-RJ45F-C
Adaptateurs au SERIMUX
Nº de pièce NTI Description
DB25M-RJ45F-C Adapter un modem au SERIMUX
DB9F-RJ45F Adapter les ports série DB-9M au SERIMUX
DB25M-RJ45F-T Adapter les ports série DB-25F au SERIMUX
DB25F-RJ45F Adapter les ports série DB-25M au SERIMUX

Capteurs

Nº de pièce NTI Description
ENVIROMUX-STS Capteur de température
ENVIROMUX-SHS Capteur d'humidité
ENVIROMUX-STHS Capteur de température / humidité
ENVIROMUX-STHS-99 Capteur de température / humidité à plage étendue

Schéma du câble de détection de liquide

Nº de pièce NTI Valeur de x Longueur (m) Valeur de y Longueur (m)
ENVIROMUX-LDSx-y
(Sélectionnez toute valeur
de x et y)		10.351.5
103.0103.0
5015.2206.1
10030.55015.2
20060.910030.5
400121.9
600182.8
800243.8
1000304.8
