Options du commutateur vidéo VGA

Les options pour le commutateur vidéo VGA incluent
le contrôle par RS232, l’audio, le boîtier de montage en baie.

Option d'audio

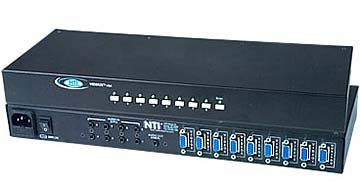

Commutateur vidéo VGA 8 ports avec option audio SE-AV-8 (parties avant et arrière)
  • jacks audio stéréo de 3,5 mm pour les entrées et la sortie.
  • Niveaux d'entrée/sortie maximaux : 4Vp-p (niveau ligne).
  • Impédance d'entrée : 10 K Ohm.
  • Impédance de sortie : 32 Ohm
  • Rapport signal/bruit (SNR) : 87 dBA
  • Réponse en fréquence : 20 Hz à 20 kHz, +/-0,5 dB.
  • Total de la déformation harmonique et du bruit : 0,02% à 1 kHz
  • Requiert des haut-parleurs alimentés ou des écouteurs.
  • Sortie audio de qualité CD.

Option de contrôle par RS232

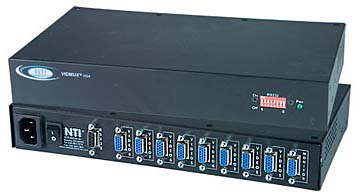

Commutateur vidéo avec contrôle par RS232
SE-15V-8-RS (parties avant et arrière)

Contrôle

  • Connecteur DB9 femelle.
  • Vitesse de 300 à 9,600 bauds.
  • Prend en charge jusqu'à 15 unités, qui peuvent toutes être connectées en série et contrôlées par un port série.

Commandes

  • RS – provoque la réinitialisation du commutateur de sorte qu'IN1 se connecte à OUT1, IN2 se connecte à OUT2.
  • CS - cause la réalisation d’une connexion INx/OUTx.
  • CA - cause de connecter toutes les entrées à la sortie spécifiée.
  • RO - lit quelle entrée est connectée à la sortie spécifiée.
  • RU - lit la taille de la matrice, rapporte le nombre d'entrées et le nombre de sorties sur le commutateur spécifié.

Option de montage en baie

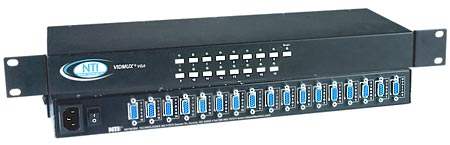

Commutateur vidéo VGA 16 ports dans un boîtier de montage en baie
SE-15V-16-L-R (parties avant et arrière)
  • Le commutateur 16 ports est disponible dans un boîtier de montage en baie.
  • Ajouter « -R » au nº de pièce pour le montage en baie dans un boîtier en métal de 482 mm (19").
  • Dimensions LA x P x H (mm) : 483x152x44
