Moniteur économique d'environnement de serveur température SNMP

Alerte du thermomètre de la salle des ordinateurs du centre de traitement des données distant

 Retour à l’accueil

Mini serveur du système de surveillance de l'environnement

Surveillance / gestion SNMP et Web des environnements de la salle du serveur.
Fournit un avertissement précoce avant que des événements critiques se transforment en désastre.

Également connu en tant que : Système de surveillance de l'environnement de serveur distant,
monitoring des salles d’ordinateurs, thermomètre du centre de traitement des données, capteur de température,
capteur d'humidité, alerte de température de la salle d'ordinateurs.
Mini serveur du système de surveillance de l'environnement conforme RoHS

Conçu et
fabriqué aux
États-Unis

Information supplémentaire sur le produit
Demande de livre blanc Livre blanc : Protection de votre salle de serveur contre les menaces environnementales
Visualiser le manuel Manuel en ligne
Visualiser la fiche technique Fiche technique (PDF)
ENVIROMUX-MINI

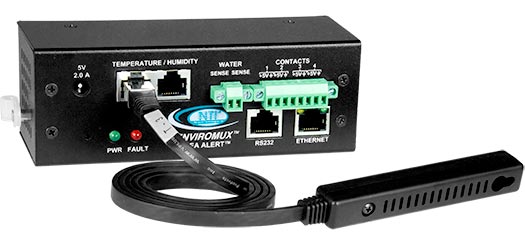

ENVIROMUX-MINI avec capteur de température ENVIROMUX-T

Fonctionnalités et applications

Le mini serveur du système de surveillance de l'environnement de serveur surveille les conditions environnementales critiques (telles que la température, l'humidité et les fuite d'eau) qui pourraient détruire les composants du réseau dans votre salle de serveur. Quand un capteur dépasse un seuil configurable, le système vous notifie par courriel, pièges SNMP, alertes de page Web et un indicateur visuel (LED rouge).
  • Surveille et gère des conditions environnementales de la salle de serveur sur IP.
  • Capteurs supportés :
    • 2 capteurs température / humidité
    • 1 capteur de détection de liquide
    • 4 périphériques d'entrée collecteur ouvert
  • Les alertes sont enregistrées dans le journal de messages, qui est accessible par l'interface utilisateur du Web.
    • Le journal peut être téléchargé en tant que fichier texte délimité par tabulation.
  • Maontage flexible zéro-RU.
    • Pattes de montage incluses.
  • Utiliser dans les centres de traitement des données, les sites co-lo, les installations d’hébergement du Web, les sites de commutation des télécommunications, les sites POP, les cabinets de serveur ou tout autre secteur non occupé qui doit être surveillé.
  • Mini serveur industriel, disponible en option, de surveillance de l'environnement de serveur pour des environnements à hautes températures. Ce système industriel a la capacité de fonctionner et de surveiller dans des environnements rigoureux à des températures élevées jusqu'à 75 °C (167 °F).

Caractéristiques techniques

Entrées de température / humidité
  • Deux connecteurs femelles RJ45 pour connecter les capteurs de température, les capteurs d'humidité et/ou les capteurs combinés de température / humidité.
Entrée de câble de détection d'eau
  • 1 paire de bornes à vis pour la connexion du capteur de détection de liquide.
  • Tension de sortie : +5 V c.c.
  • Courant limité à 10 mA
  • Résistance maximale de contact : 500 K Ohm.
Fermetures de contact sec
  • Quatre paires de bornes à vis pour connecter les périphériques à contact sec.
  • Sans potentiel.
  • Tension de sortie : +5 V c.c.
  • Courant limité à 10 mA
  • Résistance maximale de contact : 10 K Ohm
Port Ethernet
  • Un connecteur RJ45 femelle avec LED.
  • Interface Ethernet 10 BaseT.
Port RS232
  • Un connecteur femelle RJ45.
  • Supporte l'interface à 3 fils (Tx, Rx et GND)
  • Utilisé pour les mises à niveau flash (adaptateur DB9F-RJ45F inclus).

Capteurs - vendus séparément
Protocoles
  • HTTP, SNMP V1, SMTP, TCP/IP, UDP
  • Fonctionne et se configure via la page Web SNMP ou HTTP.
  • Les alertes par courriel peuvent être envoyées à trois adresses.
  • Génère des messages SNMP, journal de courriel et syslog.
  • Quatre utilisateurs peuvent accéder à l'interface Web simultanément.
Dimensions
  • La x P x H (mm) : 142 x 51 x 51
Environnemental
  • Température de fonctionnement :
    • ENVIROMUX-MINI : 0 °C à 38 °C (32 °F à 100 °F).
    • ENVIROMUX-MINI-IND : 0 °C à 75 °C
      (32 °F à 167 °F).
  • Température de stockage :
    • ENVIROMUX-MINI : -30 °C à 60 °C
      (-20 °F à 140 °F).
    • ENVIROMUX-MINI-IND : -30 °C à 85 °C
      (-20 °F à 185 °F).
  • Humidité relative d’exploitation et de stockage : 17 à 90% HR sans condensation
Autorisations réglementaires
  • ENVIROMUX-MINI : CE, UL, RoHS
  • ENVIROMUX-MINI-IND : CE, RoHS
Énergie
  • 110 V à 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a.
  • Utiliser le convertisseur d’alimentation PWR-48V-5V1A DC-DC pour installer l'ENVIROMUX-MINI dans un environnement de télécommunication.

Garantie

  • Deux ans

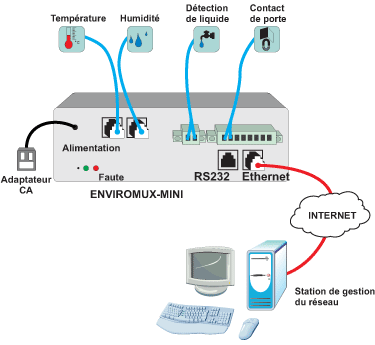

Configuration et illustration des câbles

Méthodes de contrôle

  • La configuration peut être effectuée sur Internet / LAN via la page Web.
Interface de panneau avant
  • Les LED indiquent ce qui suit :
    • « Faute » (rouge) s'allume si un capteur dépasse un seuil configurable
    • « Alimentation » (vert) s'allume quand le périphérique est sous tension / sans faute.
Interface Web (visualiser la démonstration du produit)
  • Configurer les seuils des capteurs, les méthodes d'alarme, les formats des alertes et le journal des données du système.
  • Visualiser / modifier les valeurs en cours, les seuils et les états d'alerte des capteurs.
    • Tous les capteurs connectés à l'ENVIROMUX-MINI peut être visualisés sur une page récapitulative.
  • Visualiser / modifier les entrées stockées dans le journal des données du système.
  • Le journal peut être téléchargé en tant que fichier texte délimité par tabulation.
  • Configurer les informations de l'IP (adresse, masque de sous-réseau, passerelle par défaut, DNS, etc.), les paramètres administratifs d'utilisateur et les paramètres d’enregistrement des données.
  • Jusqu'à 4 utilisateurs peuvent accéder à la page Web en même temps.

Mini serveur des systèmes de surveillance de l'environnement
Nº de pièce NTI Description Télécharger un manuel PDF
ENVIROMUX-MINI Mini serveur du système de surveillance de l'environnement Manuel d'installation et d'exploitation    Guide d'installation rapide
ENVIROMUX-MINI-IND Mini serveur industriel du système de surveillance de l'environnement

Capteurs

Capteur de température

Capteur de température, plage étendue
Pour utilisation avec l’ENVIROMUX-MINI-IND
Nº de pièce NTI Longueur (m) Nº de pièce NTI Longueur (m)
ENVIROMUX-T-3 0.9 ENVIROMUX-T-IND-3 0.9
ENVIROMUX-T-7 2.1 ENVIROMUX-T-IND-7 2.1
ENVIROMUX-T-10 3 ENVIROMUX-T-IND-10 3
ENVIROMUX-T-25 7.6 ENVIROMUX-T-IND-25 7.6

Capteur combiné température/humidité

Capteur d'humidité
Nº de pièce NTI Longueur (m) Nº de pièce NTI Longueur (m)
ENVIROMUX-TRH-3 0.9 ENVIROMUX-RH-3 0.9
ENVIROMUX-TRH-7 2.1 ENVIROMUX-RH-7 2.1
ENVIROMUX-TRH-10 3 ENVIROMUX-RH-10 3
ENVIROMUX-TRH-25 7.6 ENVIROMUX-RH-25 7.6

Capteur de contact de porte

Bouton d’urgence / alarme
Nº de pièce NTI Longueur (m) Nº de pièce NTI Longueur (m)
ENVIROMUX-M-DCS NA ENVIROMUX-EBS NA

Commutateur de dérangement

Convertisseur d’alimentation
Nº de pièce NTI Longueur (m) Nº de pièce NTI Longueur (m)
ENVIROMUX-TDS NA PWR-48V-5V1A NA

Câbles de capteur

Schéma du câble de détection de liquide

Nº de pièce NTI Longueur (m) Nº de pièce NTI Valeur de x Longueur (m) Valeur de y Longueur (m)
ENVIROMUX-2W-3 0.9 ENVIROMUX-LDx-y
(Sélectionnez toute valeur
de x et y)		 1 0.3 5 1.5
ENVIROMUX-2W-6 1.8 10 3.0 10 3.0
ENVIROMUX-2W-10 3 50 15.2 20 6.1
ENVIROMUX-2W-25 7.6 100 30.5 50 15.2
ENVIROMUX-2W-50 15 200 60.9 100 30.5
ENVIROMUX-2W-100 30 400 121.9
Capteur de détection de fumée 600 182.8
ENVIROMUX-SDS-PA NA 800 243.8
ENVIROMUX-SDS-PA NA 1000 304.8
